ข้อมูลเชิงเทคนิคของเทคโนโลยี
Skykool Atmos™
ข้อมูลทางเทคนิคและผลทดสอบจริงที่ยืนยันการระบายความร้อนระดับ Sub-ambient
พร้อมตัวเลขประหยัดพลังงานที่ตรวจสอบได้
กรณีธุรกิจ
การลดอุณหภูมิทุก 1°C
มีผลโดยตรงต่อต้นทุนพลังงาน
ภาระสูงสุด (Peak Load) ทำให้ค่าไฟฟ้าเพิ่มสูงขึ้น
ความร้อนจากกระจกเพิ่มภาระสูงสุดของระบบปรับอากาศโดยตรง และสะสมเป็นต้นทุนที่มองไม่เห็น
ความสบายในการอยู่อาศัยลดลงก่อนตัวเลขจะเปลี่ยน
อุณหภูมิในพื้นที่ใช้งานที่สูงกว่าเกณฑ์ทำให้ประสิทธิภาพคนและคุณภาพพื้นที่ลดลงอย่างต่อเนื่อง
ระบบปรับอากาศ (HVAC) ต้องทำงานหนักเกินความจำเป็น
เมื่อความร้อนสะสมไม่ถูกแก้ที่ต้นทาง ระบบทำความเย็นจะต้องทำงานนานขึ้นและสึกหรอเร็วขึ้น
25–40%
“ความร้อนจากกระจกคิดเป็น 25–40% ของ cooling load ในอาคารสำนักงานทั่วไป”
SkyShield/Atmos™ Technology — กลไกเชิงลึก
เหตุใด Skykool Atmos
จึงมีประสิทธิภาพเหนือกว่าฟิล์มทั่วไป?
ฟิล์มทั่วไปทำได้เพียงสะท้อน (Reflection) หรือดูดซับ (Absorption) ความร้อนไว้ที่ผิวกระจก ทำให้กระจกร้อนจัด และสุดท้ายความร้อนนั้นจะแผ่ (Radiate) เข้าสู่อาคารอยู่ดี — ไม่ได้นำความร้อนออกจากระบบจริง
SkyShield/Atmos™ ใช้กลไกที่สาม: Thermal Emission ด้วยเทคโนโลยี Meta-material ที่ “ส่งผ่าน” พลังงานความร้อนในรูปแบบคลื่นอินฟราเรดช่วง 8–13 ไมโครเมตร ออกสู่ห้วงอวกาศได้โดยตรง ผ่าน Atmospheric Transparency Window กระจกจึงไม่สะสมความร้อน
ผลลัพธ์: พื้นผิวฟิล์มเย็นกว่าอากาศภายนอกได้จริง (Sub-ambient cooling) — Skykool Atmos เป็นนวัตกรรมเดียวที่ทำให้อุณหภูมิผิวกระจกเย็นกว่าอากาศรอบข้างได้จริง แม้อยู่กลางแดดจัด เพราะระบายความร้อนออกไปได้เร็วกว่าที่รับเข้ามา และทำงานแบบพาสซีฟ (Passive) 100% ไม่ใช้พลังงานไฟฟ้า
ฟิล์มทั่วไปทำงานได้ดีเฉพาะตอนมีแสงแดด (ลดแสงจ้า) แต่ไม่ช่วยลดความร้อนที่สะสมอยู่ในโครงสร้างอาคาร ส่วน Skykool Atmos ระบายความร้อนสะสมออกจากอาคารอย่างต่อเนื่องตลอด 24 ชั่วโมง แม้ในเวลาที่ไม่มีแสงแดด ช่วยลดภาระที่ทำให้ระบบปรับอากาศต้องทำงานหนักในช่วงเช้าของวันถัดไป

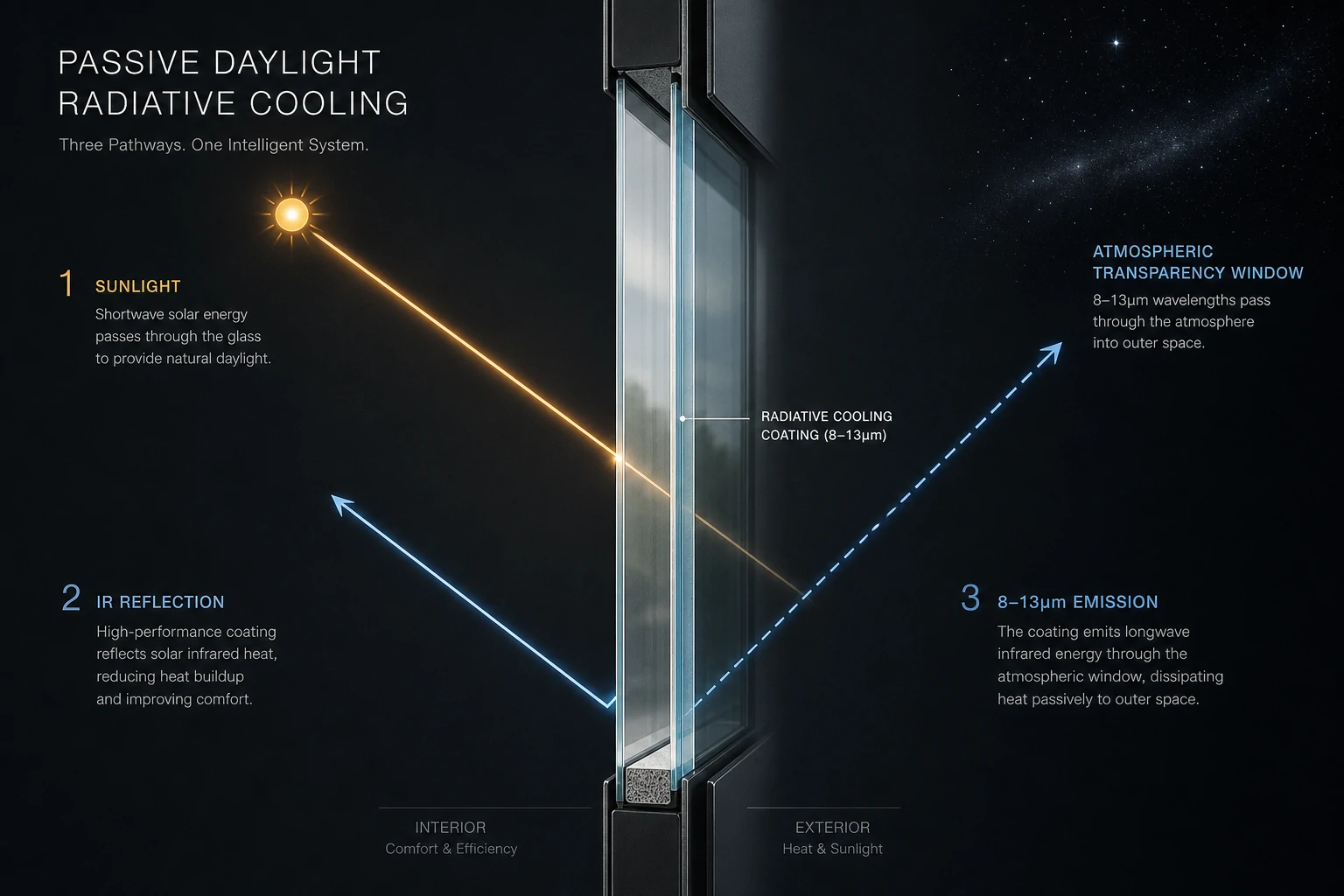

Reflect
Solar IR
ช่วง Solar IR (0.7–2.5μm) — สะท้อนกลับก่อนความร้อนเข้าสู่กระจก
Emit
Thermal IR
ช่วง Thermal IR (8–13μm) — ระบายออกสู่อวกาศผ่าน Atmospheric Window
Cool
Sub-ambient
ผลรวม: Sub-ambient surface temperature — กระจกเย็นกว่าอากาศภายนอก
จากการ “กั้น” สู่การ “ระบายทิ้ง”
(Radiation vs. Absorption)
ฟิล์มทั่วไป
ทำได้เพียงสะท้อนหรือดูดซับความร้อนไว้ที่ผิวกระจก ทำให้กระจกร้อนจัด และสุดท้ายความร้อนนั้นจะแผ่ (Radiate) เข้าสู่อาคารอยู่ดี
Skykool Atmos
ใช้เทคโนโลยี Meta-material ที่สามารถ "ส่งผ่าน" พลังงานความร้อนในรูปแบบคลื่นอินฟราเรดออกสู่ห้วงอวกาศได้โดยตรง กระจกจึงไม่สะสมความร้อน
ก้าวข้ามข้อจำกัดด้านอุณหภูมิอากาศ
(Sub-ambient Cooling)
ฟิล์มทั่วไป
อุณหภูมิกระจกจะสูงกว่าอากาศภายนอกเสมอ (สะสมความร้อนจากแดด)
Skykool Atmos
เป็นนวัตกรรมเดียวที่ทำให้อุณหภูมิผิวกระจกเย็นกว่าอากาศรอบข้างได้จริง แม้อยู่กลางแดดจัด เพราะระบายความร้อนออกไปได้เร็วกว่าที่รับเข้ามา
การจัดการพลังงานแบบพาสซีฟตลอด 24 ชั่วโมง
ฟิล์มทั่วไป
ทำได้เพียงสะท้อนหรือดูดซับความร้อนไว้ที่ผิวกระจก ทำให้กระจกร้อนจัด และสุดท้ายความร้อนนั้นจะแผ่ (Radiate) เข้าสู่อาคารอยู่ดี
Skykool Atmos
ระบายความร้อนสะสมออกจากอาคารอย่างต่อเนื่องตลอด 24 ชั่วโมง แม้ในเวลาที่ไม่มีแสงแดด ช่วยลดภาระสะสมที่ทำให้ระบบปรับอากาศต้องทำงานหนักในช่วงเช้าของวันถัดไป
Spectral Performance Data
กราฟประสิทธิภาพ
แยกตามรุ่น
กราฟด้านล่างแสดงค่า Spectral Transmittance
และ Reflectance ของแต่ละรุ่นตามช่วงความยาวคลื่น
เพื่อใช้เปรียบเทียบและกำหนดคุณลักษณะเฉพาะ (Specify) ได้อย่างแม่นยำ

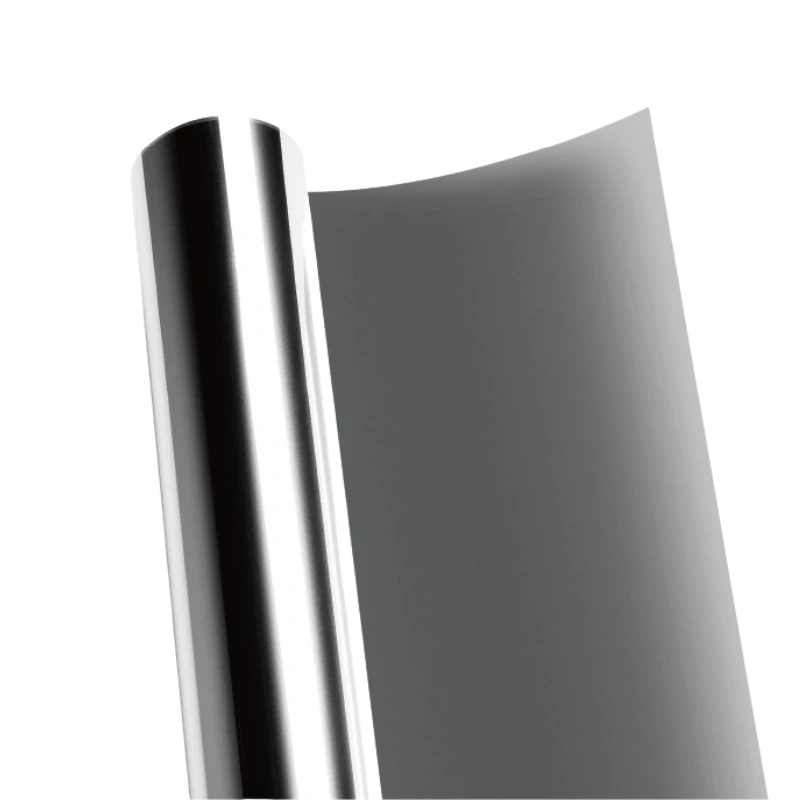

โทนฟิล์มจริงสำหรับรุ่น Atmos 40 เหมาะกับพื้นที่ที่ต้องการแสงธรรมชาติมากกว่าและยังควบคุมความร้อนได้ดี

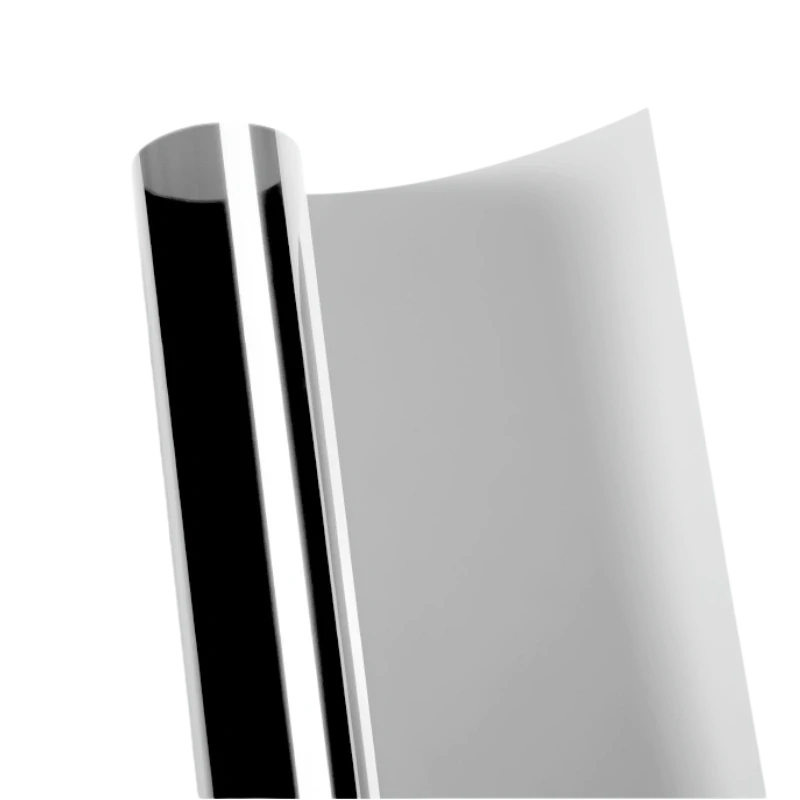

โทนฟิล์มจริงสำหรับรุ่น Atmos 20 ให้การกันความร้อนสูงสุด เหมาะกับด้านรับแดดจัดและงานที่ต้องการความเป็นส่วนตัวมากขึ้น
ผลการทดสอบจริง
บทสรุปผลการทดสอบฟิล์ม Skykool Atmos
ลดอุณหภูมิได้อย่างเป็นรูปธรรมและสามารถวัดผลได้
ทดสอบกับอาคารจริงในสภาพใช้งานจริง

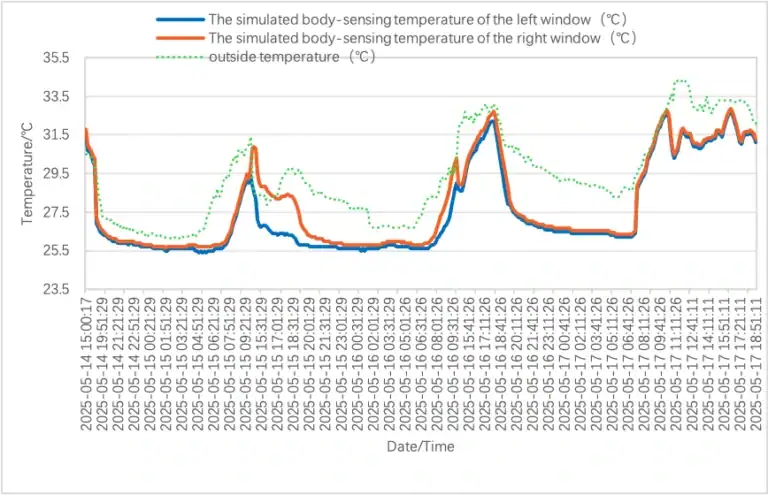

ทดสอบกับอาคารจริงภายใต้สภาพแสงแดดและอุณหภูมิใช้งานจริง ใช้จุดวัดเดียวกันเพื่อเปรียบเทียบกระจกที่ติดฟิล์มและกระจกธรรมดา พร้อมบันทึกอุณหภูมิต่อเนื่องในช่วงวันที่ 14–17 พฤษภาคม

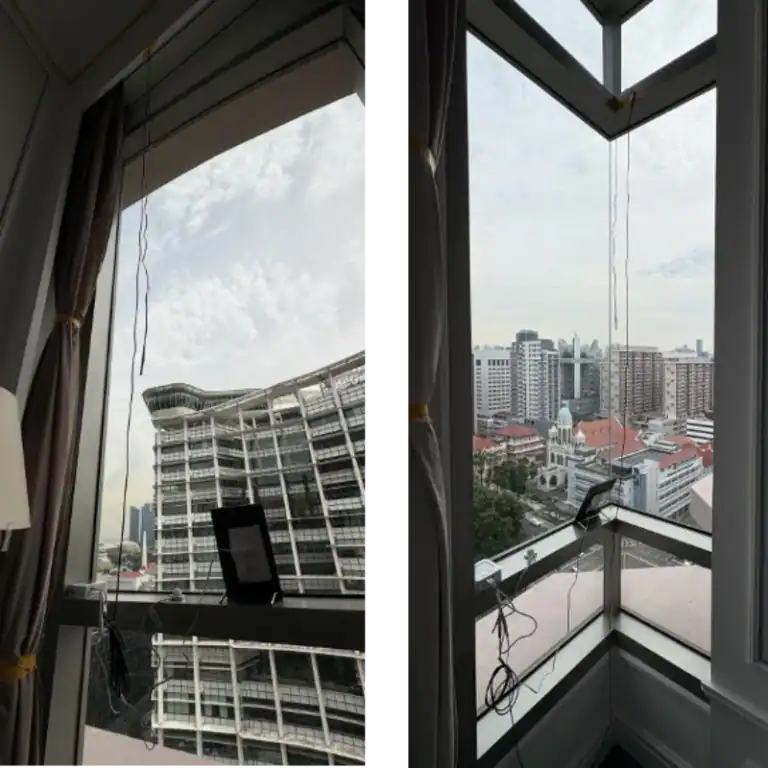

ติดตั้งอุปกรณ์วัดบนหน้าต่างทั้งสองชุด
ติดตั้งอุปกรณ์วัดอุณหภูมิบนกระจกทั้งสองชุดในตำแหน่งเทียบเคียงกัน ทำให้ข้อมูลที่ได้สะท้อนพฤติกรรมความร้อนของผิวกระจกได้ตรงและตรวจสอบได้
อุณหภูมิหลังฟิล์มต่ำกว่ากระจกธรรมดาเกือบตลอดทั้งวัน
อุณหภูมิของกระจกที่ติด Skykool Atmos ต่ำกว่ากระจกธรรมดาเกือบตลอดทั้งวัน ลดอุณหภูมิได้ต่อเนื่องประมาณ 0.5–1.5°C และเห็นผลอย่างชัดเจนที่สุดในช่วงที่มีแสงแดดจัด
ผลการทดสอบสะท้อนว่า Skykool Atmos ช่วยลดความร้อนจากแสงแดดได้จริง โดยไม่ต้องใช้พลังงานไฟฟ้าในการทำงาน
ตารางประสิทธิภาพ
ค่าสเปคเปรียบเทียบ
Atmos 40 และ Atmos 20
| ข้อมูลจำเพาะ | Atmos 40 | Atmos 20 |
|---|---|---|
| VLT — แสงสว่างผ่าน | 42% | 21% |
| UV Rejection (UVA & UVB) | 100% | 100% |
| IR Rejection @900–1000nm | 95% | 99% |
| IR Rejection @1400nm | 90% | 95% |
| TSER (Total Solar Energy Rejected) | 62% | 78% |
| Mid-infrared Emissivity | 92% | 94% |
| Shading Coefficient (SC) | 0.45 | 0.32 |
| ประเภทการติดตั้ง | Exterior | Exterior |
| การรับประกัน | 3 ปี | 3 ปี |
Atmos 40 เลือกเมื่อ:
ต้องการแสงธรรมชาติสูง
อาคารสำนักงาน / พื้นที่พักอาศัย / ร้านค้าปลีก
ที่ต้องการการมองเห็น
Atmos 20 เลือกเมื่อ:
ด้านรับแดดจัด (west / south เปลือกอาคาร)
ต้องการการกันความร้อนสูงสุด
ต้องการความเป็นส่วนตัวสูง
คำถามและแนวทางการคำนวณ
คำถามจากวิศวกรและสถาปนิก
ฟิล์ม Skykool มีจุดเด่นที่แตกต่างจากฟิล์มอื่นอย่างไร?
Skykool โดดเด่นด้วยเทคโนโลยี SkyShield ที่เน้นการป้องกันรังสีอินฟราเรด (IR) ในระดับสูงมาก ในขณะที่ยังคงความใสเคลียร์ของเนื้อฟิล์ม ทำให้ขับขี่หรือมองเห็นได้อย่างชัดเจนแม้ในสภาวะแสงน้อย
ฟิล์ม Skykool เหมาะสำหรับติดตั้งกับอะไรบ้าง?
สามารถติดตั้งได้ทั้งอาคารสำนักงาน คอนโด และบ้านพักอาศัยที่ต้องการการป้องกันความร้อนจากแสงแดดเป็นพิเศษ เพื่อเพิ่มความสบายและประหยัดพลังงาน
การติดตั้งฟิล์ม Skykool มีการรับประกันอย่างไร?
ผลิตภัณฑ์ Skykool ที่ติดตั้งโดย ATSYS มีการรับประกันคุณภาพตามมาตรฐาน เพื่อให้ลูกค้ามั่นใจในประสิทธิภาพการกันความร้อนและความทนทานของเนื้อฟิล์มตลอดอายุการใช้งาน — 7 ปี
ค่า TSER และ SHGC วัดอย่างไรและเชื่อถือได้แค่ไหน?
ค่าทั้งหมดวัดด้วย Spectrophotometer มาตรฐาน ISO 9050 และคำนวณตาม NFRC methodology SHGC = 1 – TSER (โดยประมาณ) ค่า TSER 62% ของ Atmos 40 หมายความว่าลดความร้อนสะสมจากแสงอาทิตย์ได้ 62% เทียบกับกระจกเปล่า
ความแตกต่างระหว่าง IR Rejection และ TSER คืออะไร?
IR Rejection วัดเฉพาะการบล็อครังสีอินฟราเรด ณ ช่วงความยาวคลื่นที่ระบุ (เช่น 900nm หรือ 1400nm) ส่วน TSER วัดผลรวมของพลังงานความร้อนทั้งหมดที่ถูกปฏิเสธจาก solar spectrum เต็มช่วง TSER จึงเป็นตัวเลขที่บอก “ผลจริง” ได้ครบกว่า
